Winkel zeichnen mit einem Geodreieck

Inhaltsverzeichnis:

In diesem Lerntext zeigen wir dir, wie du mithilfe eines Geodreiecks einen Winkel einzeichnen kannst. Die Vorgehensweise und ein Beispiel findest du im Text.

Das Geodreieck

geodreieck
Abbildung: Geodreieck

Das Geodreieck ist ein Hilfsmittel in der Geometrie. Es ist zum Messen und Zeichnen von Längen und Winkeln geeignet. Mit Hilfe des Geodreiecks kannst du also auch unterschiedlich große Winkel zeichnen.

Teste kostenlos unser Selbst-Lernportal
  • Über 700 Lerntexte & Videos
  • Über 250.000 Übungen & Lösungen
  • Sofort-Hilfe: Lehrer online fragen
  • Gratis Nachhilfe-Probestunde

Vorgehensweise: einen Winkel zeichnen

Als erstes müssen wir eine Halbgerade zeichnen. Dabei ist es egal, wie lang die Halbgerade ist und wo du beginnst. An diese Halbgerade wird nun das Geodreieck angelegt und zwar so, dass die Mitte des Geodreiecks, also der Nullpunkt, auf dem Anfangspunkt der Halbgeraden liegt. Außerdem muss die eine Hälfte der langen Seite des Geodreiecks auf der Halbgeraden liegen.
Anschließend wird die angegebene Winkelgröße auf der richtigen Skala gesucht und markiert. Die Markierung und der Anfangspunkt der Halbgeraden werden nun verbunden. Dabei entsteht dein Winkel.

Hier ist die Vorgehensweise noch einmal kurz zusammengefasst:

Methode

Methode

Hier klicken zum Ausklappen

Vorgehensweise

  1. Eine Halbgerade zeichnen.
  2. Das Geodreieck an die Gerade so anlegen, dass der Nullpunkt auf dem Anfangspunkt der Halbgeraden liegt und die lange Seite des Geodreiecks zur Hälfte auf der Geraden.
  3. Den angegebenen Winkel ablesen und mit einem Punkt markieren.
  4. Den Anfangspunkt der Halbgeraden mit dem Markierungspunkt verbinden.

Dabei muss darauf geachtet werden, dass der Winkel auf der richtigen Skala markiert wird. Die richtige Skala ist die, die an der Geraden bei null beginnt.

winkel skala waehlen
Abbildung: Skala wählen

Die gelb markierte Skala ist die richtige Skala, da sie an der Geraden bei null startet. Somit muss die Winkelgröße auf dieser Skala abgelesen werden.
Wenn du den Winkel gezeichnet hast, überprüfe, ob der gezeichnete Winkel größer oder kleiner als ein rechter Winkel ist und vergleiche dies dann mit der vorgegebenen Gradzahl. So kannst du überprüfen, ob dein Ergebnis richtig sein kann.

Beispielaufgabe: Winkel mit einem Geodreieck zeichnen

Zeichne einen Winkel, dessen Größe $80^\circ$ beträgt.

1. Eine Halbgerade zeichnen.

winkel zeichnen 1
Abbildung: Gerade zeichnen

2. Das Geodreieck an die Halbgerade so anlegen, dass der Nullpunkt auf dem Anfangspunkt der Halbgeraden liegt und die eine Hälfte der langen Seite des Geodreiecks auf der Halbgeraden.

winkel zeichnen 2
Abbildung: Geodreieck anlegen

3. Die Größe des Winkels auf der richtigen Skala ablesen und mit einem Punkt markieren.

winkel zeichnen 3
Abbildung: Winkelgröße markieren

4. Den Anfangspunkt der Halbgeraden mit dem Markierungspunkt verbinden.

winkel zeichnen 5
Abbildung: Markierung und Punkt verbinden

So sieht der gezeichnete Winkel dann aus:

winkel zeichnen 4
Abbildung: gezeichneter $80^\circ$ Winkel

In den Übungsaufgaben kannst du üben, Winkel zu zeichnen. Viel Erfolg dabei!

Übungsaufgaben

Teste dein Wissen!

Teste dein Wissen!

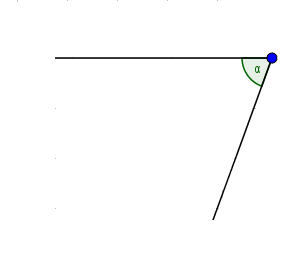

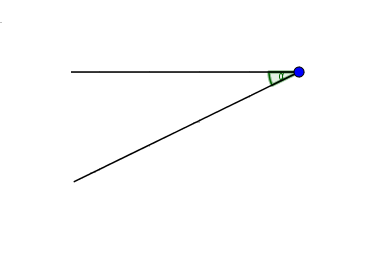

Zeichne einen Winkel von 75°. Vergleiche dann deinen gezeichneten Winkel mit den hier abgebildeten Winkeln. Welcher ähnelt deinem gezeichneten Winkel am stärksten?

Teste dein Wissen!

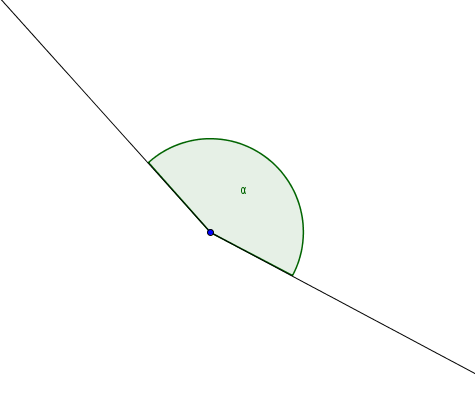

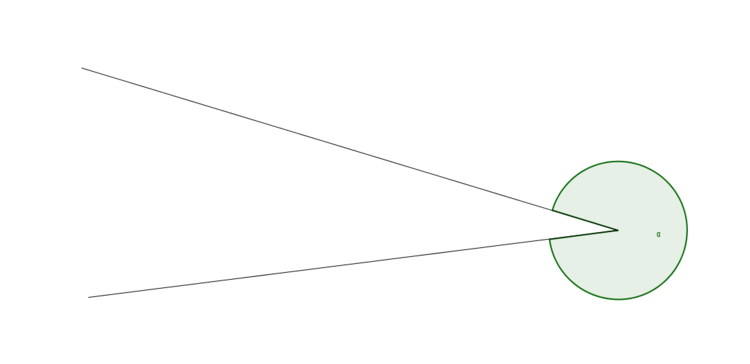

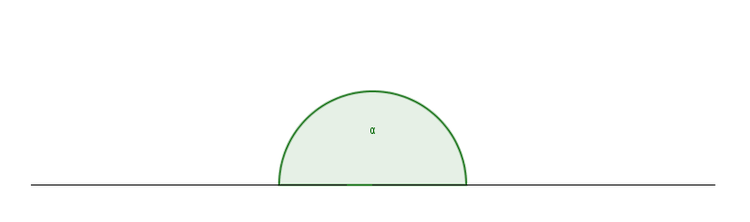

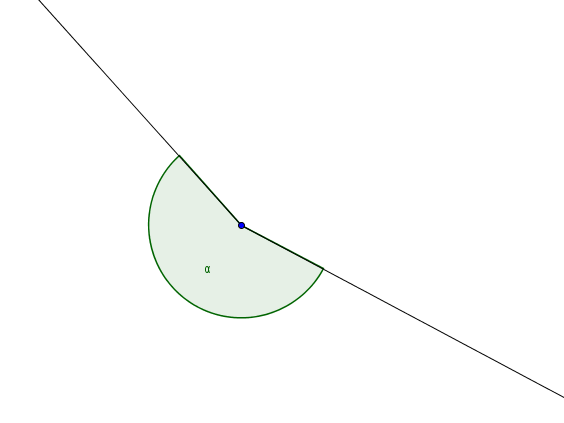

Zeichne einen Winkel, dessen Größe $200^\circ$ beträgt. Vergleiche dann deinen gezeichneten Winkel mit den hier abgebildeten Winkeln. Welcher ähnelt deinem gezeichneten Winkel am stärksten?

Diese und weitere PDF-Übungsaufgaben findest du in unserem Selbst-Lernportal. Registriere dich jetzt gratis und lerne sofort weiter!
Teste dein Wissen!

Welche Schritte sind korrekt, um einen Winkel zu zeichnen? Kreuze an.

(Es können mehrere Antworten richtig sein)
Diese und weitere PDF-Übungsaufgaben findest du in unserem Selbst-Lernportal. Registriere dich jetzt gratis und lerne sofort weiter!
Teste dein Wissen!

Wofür ist das Geodreieck nützlich?
